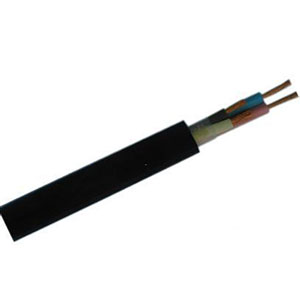

  • 产品名称:耐高温控制电缆
  • 浏览:
  • 添加时间:2015-01-09 11:15:43
  • 推荐度:
  •
产品介绍:



产品说明:



  一:产品特点及用途本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。

二:产品执行标准
Q/HHTZH004.1
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1.   交流额定电压:U0/U 450/750KV
2.   ***高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃
             可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3.   ***低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
                  氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃
4.   电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5.   电缆允许弯曲半径:非铠装电缆***小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍
氟塑料绝缘和护套电缆***小为电缆外径的8倍
四:基本型号及名称



(ZR192-)KFF
氟46(进口PFA)绝缘和护套控制电缆
(ZR192-)KFFP
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆
(ZR192-)KFFR
氟46(进口PFA)绝缘和护套控制软电缆
(ZR192-)KFF22
氟46(进口PFA)绝缘和护套钢带铠装控制电缆
(ZR192-)KFFRP
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆
(ZR192-)KFFP1
氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆
(ZR192-)KFFP2
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆
(ZR192-)KFFRP2
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆
(ZR192-)KFV
氟46(进口PFA)绝缘聚氯乙烯护套控制电缆
(ZR192-)KFVR
氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆
(ZR192-)KFVP
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFVRP
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
(ZR192-)KFVP2
氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFV22
氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆
(ZR192-)KFRV22
氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆
(ZR192-)KFVP2-22
氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
(ZR192-)KFGR(YGC-KF46R)
氟46(进口PFA)绝缘硅橡胶护套控制软电缆
(ZR192-)KFGPR(YGC-KF46RP)
氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆



备注:采用进口PFA材料型号前加ZR192,需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。
 五:代号名称和含义
表2



项目
代号
说明
阻燃特性
ZR
分A、B、C级阻燃
系列代号
K
控制电缆
绝缘材料
F
聚全氟乙丙烯(F46)***高工作温度200℃
可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192)
护套材料
F
聚全氟乙丙烯(F46)***高工作温度200℃
可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192)
V
聚氯乙烯
G
硅橡胶
屏蔽材料
P
铜丝编织屏蔽
P1
镀锡铜丝屏蔽
P2
铜带绕包屏蔽
P3
铝塑绕包屏蔽
铠装材料
22
钢带铠装聚氯乙烯护套
23
钢带铠装聚乙烯护套
32
钢丝铠装聚氯乙烯护套
33
钢丝铠装聚乙烯护套
导体结构
A
单股导体
B
7股绞合导体
R
多股绞合导体



六:主要技术指标
1.   成品电缆导体直流电阻(符合GB3956规定)参照附录A表3
2.20℃时绝缘电阻不小于500MΩ/KM
3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
